Аксиально-вводная машина для ввода компонентов Panasonic AVK3
Главная > Перечень Продуктов > Горизонтальная проточная машина > Аксиально-вводная машина для ввода компонентов Panasonic AVK3

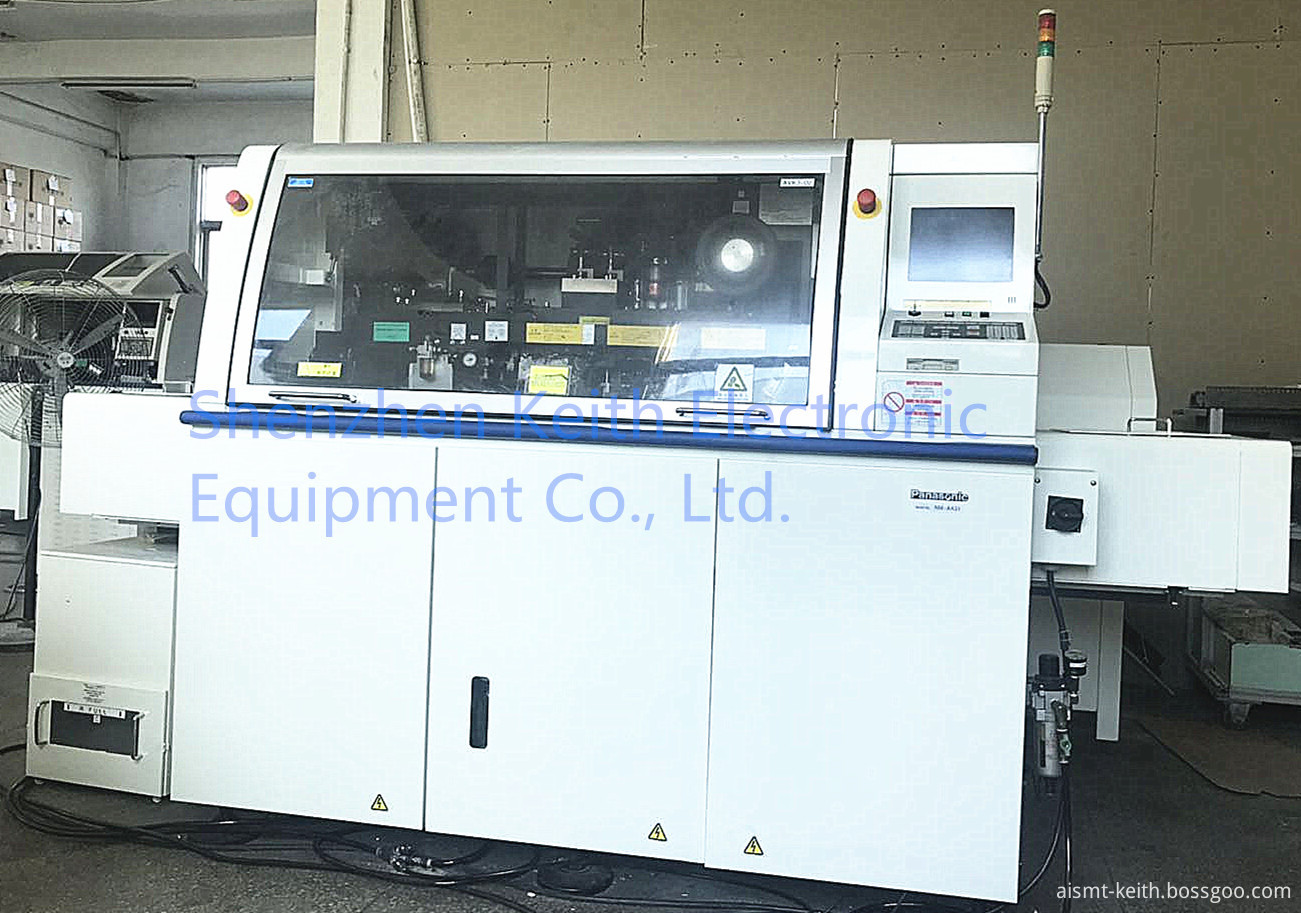

Аксиально-вводная машина для ввода компонентов Panasonic AVK3


  • Аксиально-вводная машина для ввода компонентов Panasonic AVK3

Аксиально-вводная машина для ввода компонентов Panasonic AVK3

    Вид оплаты: T/T
    Terms of Trade: FOB,CIF,EXW
    Количество минимального заказа: 1 Bag/Bags
    Срок поставки: 7 дней
    Подробности Упаковки: Вакуумная упаковка в деревянные ящики
    марка: Panasonic
    транспорт: Ocean
    Место происхождения: Япония
    Порт: Hong Kong,Shen Zhen

Базовая информация

Модель: NM-AA30,No. NM-AA31

Описание продукта

Характеристики
Значительно улучшенная производительность
• Значительное улучшение производительности достигается за счет высокоскоростной вставки со скоростью 0,12 с / компонент.
• Следующее также способствует повышению производительности;
1) Подающая каретка 1 движение подающего в течение такта 0,12 с / компонент.
2) Увеличенное расстояние, пройденное таблицей XY за время такта 0,12 с / компонент.
3) Сокращение времени, необходимого для вставки проволочной перемычки в направлении Y (прибл. 10% по сравнению с предыдущей машиной, AVK2B).
• Система произвольного доступа позволяет оператору выполнять операции одним нажатием кнопки.

• Значительно увеличенная производительность AVK3 (в 3 раза выше, чем у AE, AV и AVB) также обеспечивает значительное снижение стоимости вставки (и, кроме того, мощности и потребления воздуха).

Улучшена работоспособность
• Аппарат обеспечивает руководство по эксплуатации на ЖК-дисплее, тем самым обеспечивая интерактивное управление. (Переключение между японским и английским на экране)
• Информация, необходимая оператору для управления производством (сообщения об ошибках, информация об управлении производством и т. Д.), Отображается на мониторе и может быть распечатана.
Принятие глобального трансформатора
• Глобальный трансформатор, применимый к 200, 220, 380, 400, 420 и 480 В, входит в стандартную комплектацию. (Внешний трансформатор не требуется.)
AVK3 можно комбинировать и связывать с другими машинами.



1





Applicable Electronic Parts

Taped axial lead parts

(carbon resistor, cylindrical ceramic capacitor, solid resistor, diode and taping jumper wire)

Jumper wire (optional)

= = Refer to `Insertion Part Specifications` in this section for part dimensions.



2





No. of Part Inputs

1. Taping width 26 mm

• 120 inputs (60 + 60) + Reel type jumper wire (optional)

2. Taping width 52 mm (Pack width: Max. 80)

• 120 inputs (60 + 60) + Reel type jumper wire (optional)

3. Taping width 26 mm and 52 mm can be used.

3

Part Packaging

Flat pack

4

Insertion Angle

4 angles (X, Y, -X, -Y)



5



Insertion Tact Time

Max. tact time: 0.12 s/point

Max. tact time conditions according to part type and insertion angle

Applicable

part

Insertion angle



Axial lead part



Jumper wire

X direction (0°)

0.15 s/point

0.12 s/point

Y direction (90°)

0.12 s/point

0.15 s/point

-X direction (180°)

0.15 s/point

-Y direction (270°)

0.24 s/point

Другие условия для макс. время такта (0,12 с / очко)

XY движение стола: Макс. 35 мм для X, 39,5 мм для Y (Тем не менее, в пределах 30 мм для X, 34 мм для Y, когда на ПК имеются детали высотой более 3 мм доска.)

6

Переключение высоты тона в пределах

тактичность

5,3 мм в такте (0,12 с / часть)

7

Направление потока PC Board

Справа налево

8

Время замены платы ПК

Прибл. 2 с

9

Применимые размеры платы ПК

Максимум. 508 х 381 мм

Минимум 50 х 50 мм

* 1, 2, 3

10

Область вставки

Максимум. 508 х 371 мм

Минимум 50 х 40 мм

11

Шаг вставки

От 5 до 26 мм (можно свободно устанавливать с шагом 0,01 мм.) От 5 до 26 мм для проволочной перемычки (опция)

12

Высота вставки

Высота вставки программируется в зависимости от диаметра детали и

диаметр провода

13

Система крепления деталей

Система Cut and Clinch (пьезоэлектрическая система обнаружения)

14

Угол затяжки

Внутренняя обвязка от 15 до 30 °















15















Clinching Length

AVK3 (2)

The above numerical range indicates the variation which arises due to difference in the shape or material of insertion part leads and the diameter of holes of PC Boards.

When changing the clinch length (changing reference size), the parts in the anvil unit need replacing. (Individually supported)

=REMARKS=

    1. A clinch mark will be left after cutting or clinching.

The shape of clinch mark varies according to the lead diameter or material of the insertion part.

    2. Clinched part will be tilted a maximum of ±10° in the horizontal direction due to the hole diameter of PC board or accuracy of hole position.

Panasonic machine AVK3
